禹城市鑫驰达精机制造有限公司:气缸盖的构造

发布时间:2019/4/18 9:40:38



  气缸盖的构造
  气缸盖是发动机上最复杂的零件之一。气缸盖内部有与气缸体相通的冷却水套;有进、排气门座及气门导管孔和进、排气通道;有燃烧室、火花塞座孔或喷油器座孔;上置凸轮轴式发动机的气缸盖上还有用以安装凸轮轴的轴承座。
  气缸盖材料一般采用优质灰铸铁、合金铸铁或铝合金铸造。
  (1)气缸盖的结构形式
  汽车发动机气缸盖的结构形式有两种:整体式和分开式。
  整体式气缸盖是指多缸发动机的多个气缸共用一个缸盖。整体式缸盖结构紧凑,零件数少,可缩短气缸中心距和发动机总长度,制造成本低。当气缸数不超过6个,气缸直径小于105mm时,均采用整体式气缸盖。
  分开式气缸盖是指一个、两个或三个气缸共用一个缸盖。这种结构刚度较高,变形小,易于实现对高温高压燃气的有效密封,同时易于实现发动机产品的系列化。但气缸盖零件数增多会使气缸中心距增大,一般用在缸径较大的发动机上。
  (2)燃烧室
  汽油机的燃烧室是由活塞顶部及缸盖上相应的凹部空间组成。对燃烧室有如下基本要求:一是结构尽可能紧凑,冷却面积要小,以减少热量损失和缩短火焰行程;二是使混合气在压缩终了时具有一定的涡流运动,以提高混合气混合质量和燃烧速度,保证混合气得到及时和充分燃烧;三是表面要光滑,不易积炭。
  汽油机常用燃烧室形状有以下三种,即楔形、盆形和半球形,如图所示。


  (3)气道

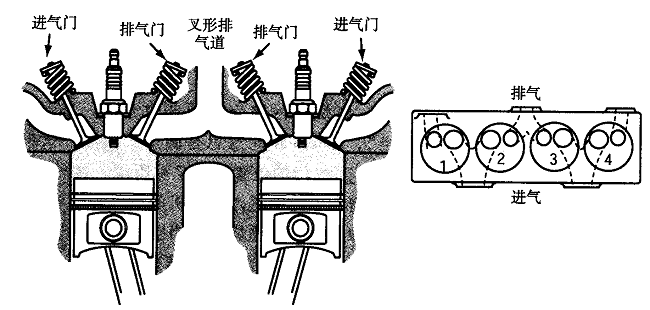

  现代汽车发动机采用顶置气门,进、排气道都布置在气缸盖上。如果每个气门都有一个气道是最理想的,但由于空间的问题,有时只能将气道合并。这些气道被称为叉形气道,如图所示。


  4)气缸盖罩
  气缸盖罩密封配气机构等零部件,防止灰尘污染润滑油或灰尘进入加快气门传动机构的磨损。有的罩盖上有加机油口和曲轴箱通风管接口。
  气缸盖罩用铝合金铸造或薄钢板冲压制成,与气缸盖结合面加上橡胶衬垫。
